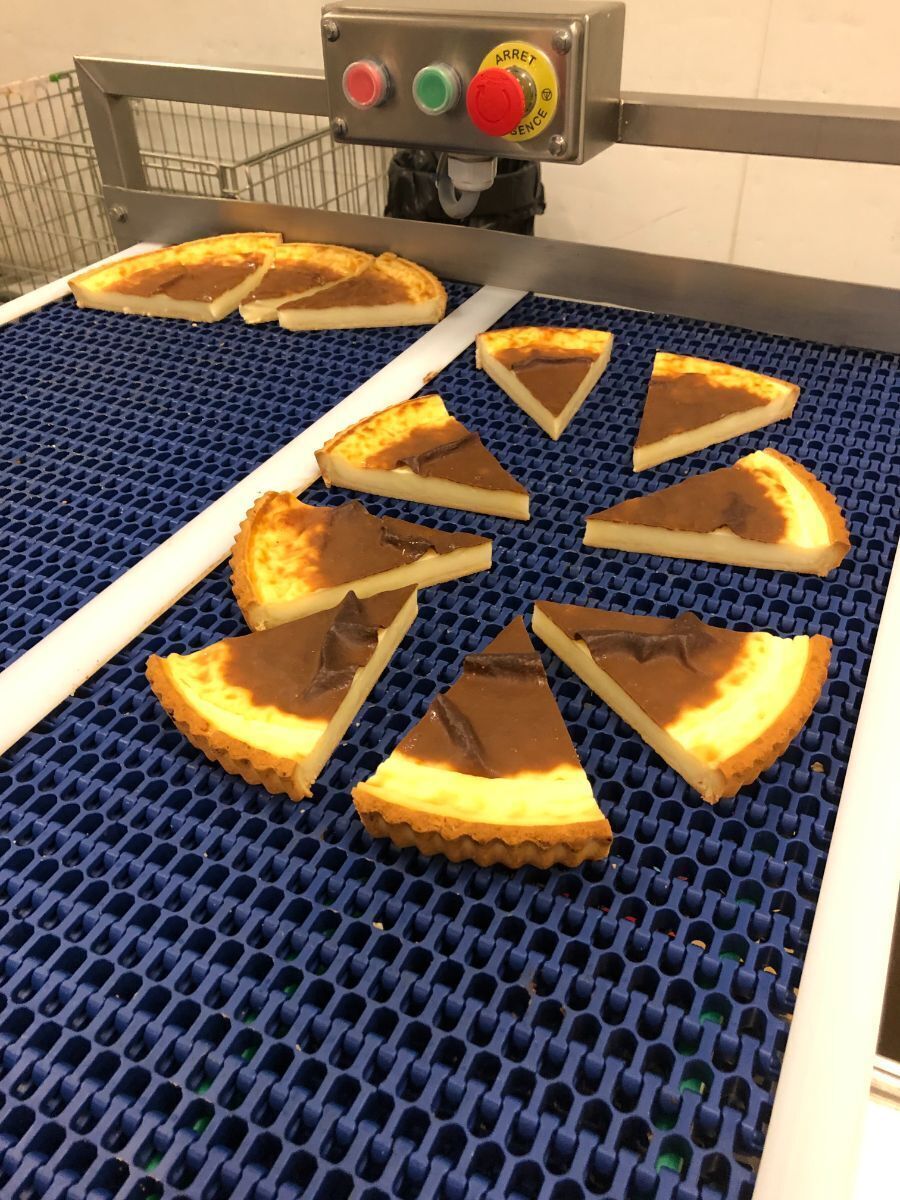

Découpe jet d’eau industrie

420 MPa pression nominale

380 MPa max. pression de service continue

4,3 l / min max. débit

45 kW puissance absorbée (400 V / 50 Hz)


• Entraînement hydraulique avec pompe à pistons axiaux et régulateur de pression / débit hydraulique
• Réglage de la pression via vanne proportionnelle
• Refroidissement d'huile via refroidisseur huile / eau ou refroidisseur huile / air intégré
• Réservoir d'huile aluminium avec huile hydraulique de 130 litres ISO VG 46

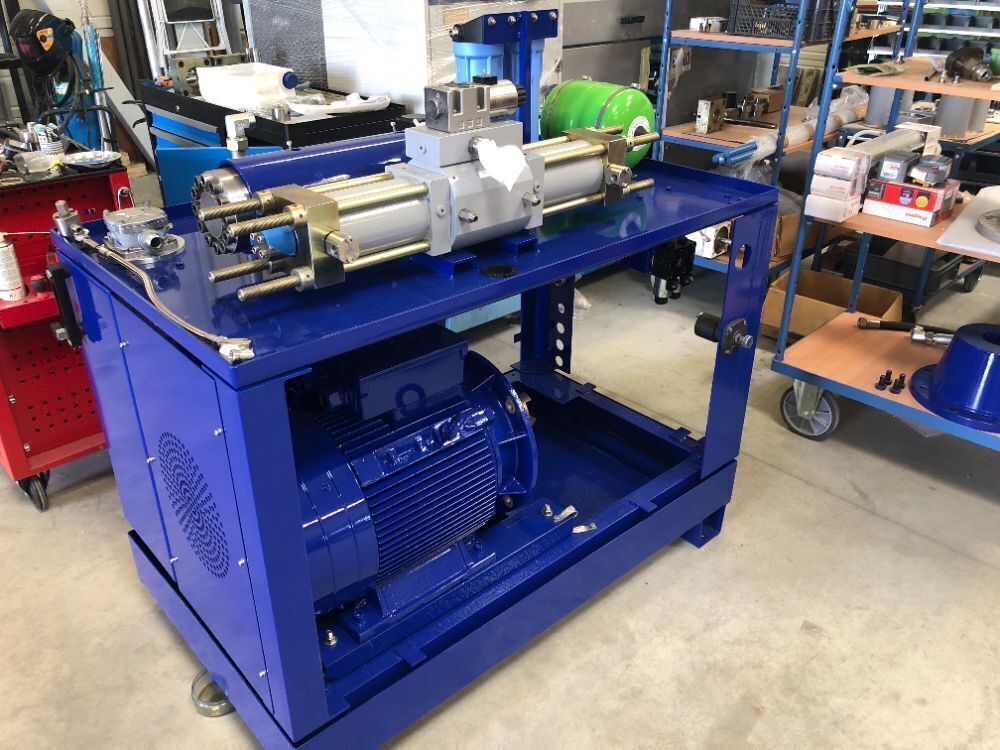

• Intensificateur de pression avec cylindre de commande et cylindre haute pression
• Accumulateur de 2,49 litres selon la directive équipements sous pression 2014/68 / UE
• Pompe de surpression avec réducteur de pression en standard
• Vanne marche / arrêt à commuter - arrêt de l'alimentation en eau d'alimentation lorsque la pompe est arrêtée unit
• Double unité de filtre basse pression, maillage 5 µm et 1,2 µm
• Vanne de purge à commande pneumatique panel
• Panneau de commande avec écran tactile
• Affichage de toutes les fonctions d'avertissement et de surveillance en texte clair
• Réglage continu de la pression de 50 MPa jusqu'à la pression maximale
• Connexion pour le réglage de la pression externe (valeur réglée avec 0-10 V)
• Connexion pour le démarrage / arrêt externe et la sortie urgence stop
• Connexion pour le signal externe pour la libération de la pression
• Connexion pour le rapport externe de prêt à fonctionner / dysfonctionnement
• Connexion pour le signal de commande de la tête de coupe, pour éviter l'augmentation de la pression après l'arrêt
• Composants électriques et électroniques installés dans l'armoire
• Télécommande de tous les signaux externes mentionnés via UDP (User Data Protocol)
• Option de fonctionnement supplémentaire via serveur Web (possible avec chaque navigateur standard)
• Composants hydrauliques et haute pression ensemble sur un châssis de base
• Plaque de connexion centrale pour haute pression, pression d'air, eau d'alimentation, évacuation d'eau et en cas de raccordement de refroidissement par eau pour l'eau de refroidissement
• Conception compacte, y compris les tuyaux, les tubes et le câblage
• Boîtier insonorisé avec capots pivotants supportés par des ressorts à gaz et des parois latérales amovibles
• Ensemble de pièces de rechange pour les joints haute pression et clapets anti-retour
• Outils de montage spéciaux pour étanchéité haute pression
• Lubrifiants spéciaux
• Toutes les options disponibles sont incluses en standard

Téléchargez la fiche technique de la pompe Haute Pression ECOTRON® 40.45+ : pompe_ecotron_4045_1.pdf
